使用F77A上拆下來的快門DIY
由於相機上快門線的pin腳大小看起來像是2.54,但間距又比較短
所以直接拿一般杜邦接頭內的金屬端子,直接用熱縮套包起來
總共3根pin,中間那根共用,一邊接到中間是對焦,兩邊都接到中間是快門
參考 http://jimmyyen.blogspot.tw/2011/08/diy.html
2014年9月29日 星期一
2014年9月26日 星期五
自製ASUS 1008HA小筆電外接電源
這台ASUS 1008HA內建鋰聚電池
由於電池膨脹變型且無法充電,目前已經將電池拆除並使用外接電源
為了方便四處移動使用,為他加入了外接電源
電池採用平板使用的25Wh電池(1S2P),三顆串連,共75Wh(3S2P)
電池本身有過充/過放的保護電路
加上一張升壓電路轉成19V接到筆電的充電孔
充電的部分目前直接接上12V,沒有接分壓線,靠電池芯自己的保護電路避免過充,有空再來接分壓接頭
2014年9月25日 星期四
超扯的Dswy_Robot Arduino Pro Mini
買來弄了好幾天都無法燒錄,上網爬文才發現原來硬體本身就有問題!!
有強者研究過電路發現線路跟打件都有問題
http://forum.arduino.cc/index.php?PHPSESSID=rkapppp0l0t1qhdt3keg6pqqi6&topic=217246.msg1763384#msg1763384
須手動rework
1. C1與C4這兩顆電容打錯件,須交換
2. C2與C1須斷開,并將C2斷開的地方拉到reset
第一張版子由於已經焊了許多pin腳,所以只能土法煉鋼解焊下來交換後焊回去
第二章直接使用已前在網路上看到的焊接小技巧,將版子放在烙鐵上面(版子要放平,避免錫融化後元件都跑掉),加熱到錫融化後,直接使用小夾子交換兩個零件
有強者研究過電路發現線路跟打件都有問題
http://forum.arduino.cc/index.php?PHPSESSID=rkapppp0l0t1qhdt3keg6pqqi6&topic=217246.msg1763384#msg1763384
須手動rework
1. C1與C4這兩顆電容打錯件,須交換
2. C2與C1須斷開,并將C2斷開的地方拉到reset
第一張版子由於已經焊了許多pin腳,所以只能土法煉鋼解焊下來交換後焊回去
第二章直接使用已前在網路上看到的焊接小技巧,將版子放在烙鐵上面(版子要放平,避免錫融化後元件都跑掉),加熱到錫融化後,直接使用小夾子交換兩個零件
SONY F77A 外接電源 - 取消
目前由於相機會偵測電池,沒認到又會自動關機
由於原廠電池不是單純認個電壓或電阻
正在考慮是否要為了這台小相機買一顆便宜副廠電池以取得電池的保護電路板...
評估後覺得就算弄好,畫質也沒有目前一般手機好,就先不修了
目前把快門拆下來自製快門線
2014年9月24日 星期三
使用Arduino Leonardo燒錄Arduino pro mini
- 將Leonardo當作ISP
- 開啟arduino IDE內的範例: "Arduino ISP"
- 修改內容,將define 的 RESET 改成10,LED_HB改成13(呼吸燈,用來確認ISP是否正常運作)
- 另存成"Arduino ISP Leonardo"
- 上傳到Leonardo 版子上面
- "工具->版子"選"Arduino Leonardo"
- "工具->燒錄器"選"USBtinyISP"
- 設定arduino IDE
- 修改arduino-1.0.5-r2\hardware\arduino\programmers.txt,加入這幾行:
- arduinoisp.name=Leonardo as ISP
- arduinoisp.communication=serial
- arduinoisp.protocol=arduino
- arduinoisp.speed=19200
- 連接Arduino Leonardo與Arduino pro mini
- 燒錄bootloader<==新的版子可能沒有內建bootloader,燒過一次就不用再燒了
- "工具->版子"選"Arduino Pro or Pro mini(5v, 16Mhz) W/Atmega328"
- "工具->燒錄器"選"Leonardo as ISP"
- "工具->燒錄bootloader"
- 燒錄sketch
- "工具->版子"選"Arduino Pro or Pro mini(5v, 16Mhz) W/Atmega328"
- "工具->燒錄器"選"Leonardo as ISP"
- 可以直接燒範例內的Blink,用pro mini 內建的 LED來看是否有燒成功
連接方法:
"leonardo" "pro mini"
MISO MISO
MOSI MOSI
SCK SCK
VCC VCC
GND GND
pin 10 RESET
注意: MISO/MOSI/SCK在leonardo右邊有一個ICSP接頭(6pin)上
排列:
1 2
3 4
5 6
1. MISO
2. VDD
3. SCK
4. MOSI
5. RESET
6. GND
2014年9月19日 星期五

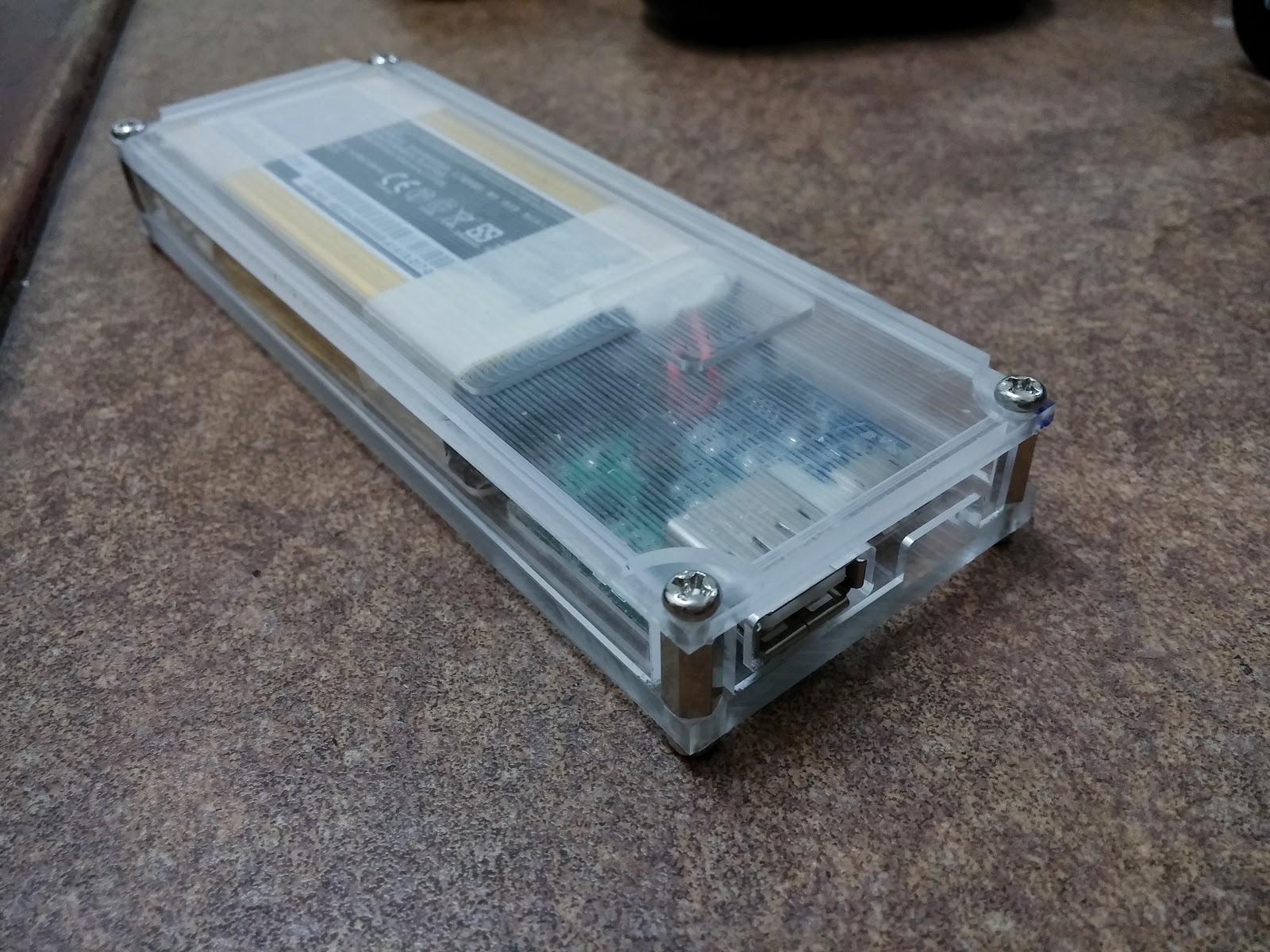

DIY 隨身行動電源(7500mAh)
5V 1.2A 升壓電路板,掏寶買的,一個約2-30元台幣
1cell 鋰電充電板,掏寶買的,一個約2-30元台幣
電池使用2500mAh手機電池三顆,共7500mAh(1s3p)
加上CNC切割壓克力外殼
取得LED 限流電阻阻值
計算方法:
- 計算LED 需要的電流
- 假設1W LED在5V的狀況下,最大可以使用I=W/V=1/5=0.2A=200mA 電流
- 計算限流電阻
- LED內組通常很小,故可忽略,R=V/I=5/0.2=25 歐母,限流電阻的值應該在這附近
- 實際測試
- 使用一顆範圍包括25歐姆的可變電阻,調到亮度最量又不會發熱的程度,實驗出合適的阻值
- 使用現有電阻湊成實際所需要的電阻值(並連/串連...)
2014年9月18日 星期四
[未完] 恆龍1/10競速貨卡修理記錄
