DIY 筆記

2019年11月20日星期三

code review筆記

最終目標: 讓code base越來越好

符合各檢查項目，且能改善code base就可以進
避免code base越來越亂，越來越難maintain，越來越想打掉重來

2019年11月7日星期四

[leetcode][c] 139. Word Break

使用DFS來快速跑完整個字串，並用DP避免重複檢測

2019年7月15日星期一

ascii 流程圖

筆記一下方便畫ascii 流程圖的方法(例如RFC 文件內的流程圖，或是寫在程式註解內的)

graph easy: 流程圖:文字轉ascii

安裝方式參考: https://blog.csdn.net/u012247418/article/details/84674991

sudo apt-get install cflow graphviz perl cpan
sudo perl -MCPAN -e shell

install Graph::Easy <== 安裝需要一陣子

grapy-easy xxx.txt

xxx.txt類似這樣

[a]->[b]->[c]->[d]->[e]
[b]->[d]
[b]->[e]
[e]->[a]

輸出

  +---------------------------------------+
  |                                       |
  |                                       |
  |         +-------------------+         |
  v         |                   v         |
+---+     +---+     +---+     +---+     +---+
| a | --> | b | --> | c | --> | d | --> | e |
+---+     +---+     +---+     +---+     +---+
            |                             ^
            +-----------------------------+

雖然graph easy很強大，可以調整很多參數，

但若是簡單的圖，畫完後直接用下列tool 調整一下就很快了

線上ascii編輯器

http://asciiflow.com

2019年6月3日星期一

製作可上傳Facebook的全景照片

步驟

準備一張投影模式為Spherical的全景照

也可以使用一般相機照多張照片後，透過Microsoft ICE(Image Composite Editor) 合成為全景照

從下列github project 取得convert.py(可能需要安裝相關python 套件)

https://github.com/cy-arduino/FB_panoroma_converter

轉換方法:

convert.py [-h] [-o OUTPUTIMG] [-w IMGOUTWIDTH] [-b IMGBGCOLOR] inputImage
example:

python convert.py examples\PANO0001_stitch.jpg -o out.jpg

Requirements of Facebook's Panorama image:

Image smaller than 6000×3000 pixels
Image ratio(width:height): 2:1
EXIF:

make: RICOH
model: RICOH THETA S

2019年5月10日星期五

線上共同編輯與編譯程式

共同編輯與編譯程式:
https://repl.it/
https://codebunk.com/

共同編輯文字檔，有程式語言syntex highlight:
http://collabedit.com/

I2C 筆記

參考資料:
http://wiki.csie.ncku.edu.tw/embedded/I2C
http://www.ti.com/lit/an/slva704/slva704.pdf

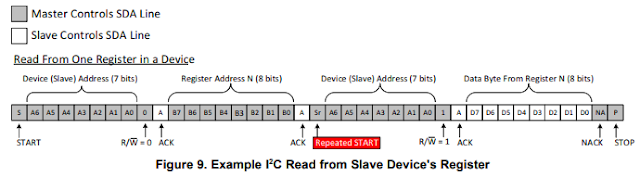

I2C

連線基本上是wired-and，有一個裝置拉low 則整個bus都low
基本上1 master -> n slave

但可有多master

基本上master在有資料傳輸時會等待
若兩個master很剛好同時要運作，wired-and 特性會讓其中一個master發現到有人同時在傳而停止傳輸

若 Master 1 欲將 SDA logic 拉高，最後卻 SDA logic 為低，代表仲裁輸了，該 master 立即停止動作。
若同時起始傳輸，與較小slave address 溝通的master會拿到bus(因為與較大slave address溝通的master會在address內的某個bit寫1，但bus卻仍為0)
同理，若slave address 相同，則write 的master 拿到bus(因為write bit為0, read 的master 發現設1但讀出為0)

若兩個master 皆為Read, 則沒差，
若兩個master 皆為write, 則看誰比較先遇到寫1時另一個master寫0

輸掉的 master 寧可先放棄 (Back Off) 等候，到看見停止狀態的出現才開始傳送。

Serial, 8-bit oriented, bidirectional data transfers
slave address:

7bit, 保留16個，故最多只能跟112個節點通訊

1byte

addr bit 6~0 + R/W bit

10bit, 分2byte傳輸, ，address 開頭固定為11110

byte1: 11110 + bit9 bit8 + R/W
byte2: bit 7~0

speed:

低速 10Kbit/s
標準 100Kbit/s standard-mode
快速 400Kbit/s fast-mode
快速+ 1Mbit/s fast-mode plus\
高速 3.4Mbit/s high-speed mode
超快速: 5Mbps ultra fast-mode(uni-direction)

2 pin, 需要pull high,

SDA: data
SCL: clock

terminology

Transmitter : the device which sends data to the bus
Receiver : the device which receives data from the bus
Master : the device which initiates a transfer, generates clock signals and terminates a transfer
Slave : the device addressed by a master
